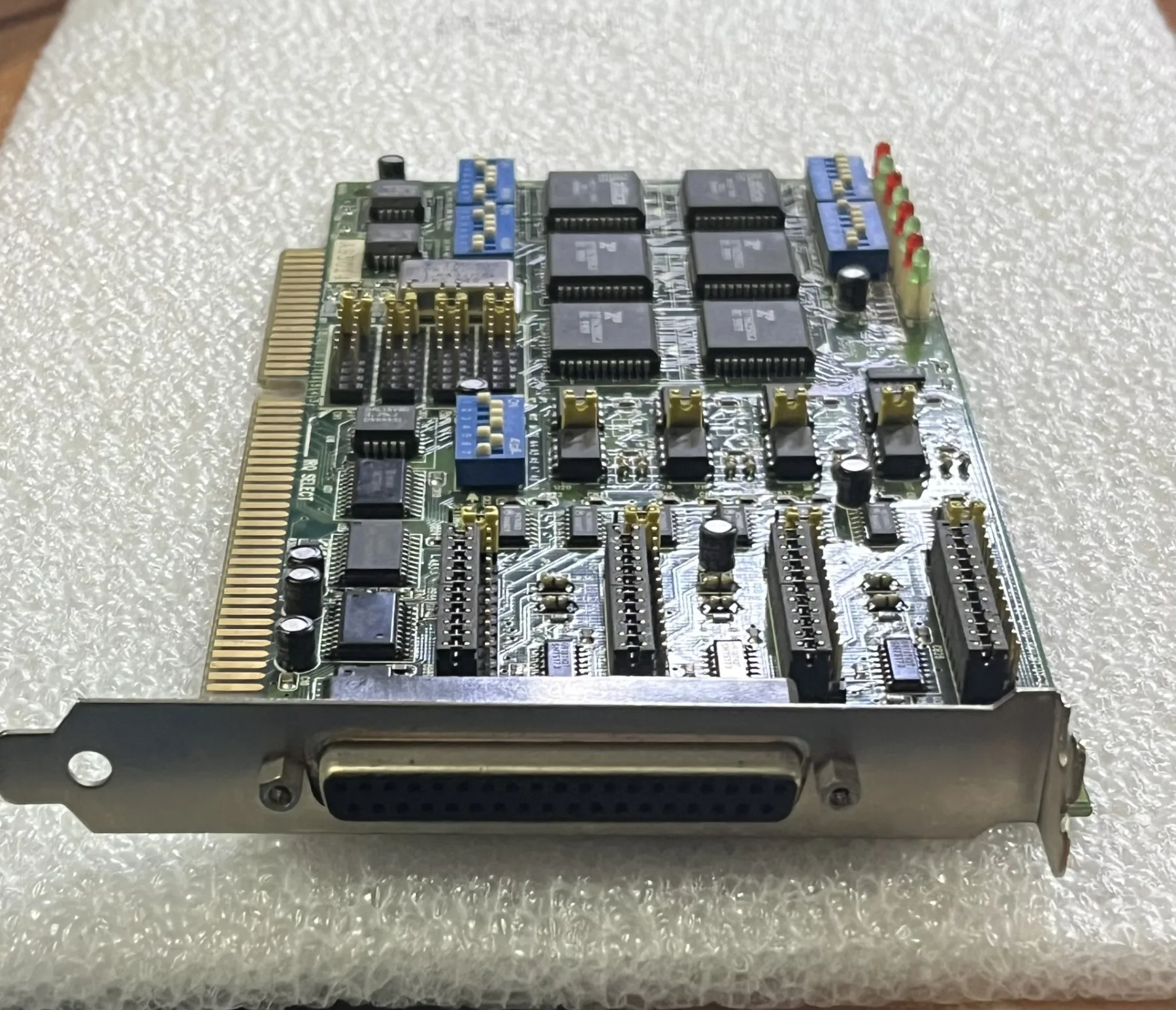

Advantech Pcl-746+ 4 PORT Rs-232/422/485 İSA VERİ İLETİŞİM KARTI

Advantech PCL-746+ 4 PORT RS-232/422/485 VERİ İLETİŞİM KARTI

ISA veri yolu (ISA bus) arayüzünü kullanır ve dört adet seri bağlantı noktası sağlar.
Kart üzerinde yapılandırma için Lattice programlanabilir mantık cihazları ve seri iletişim için ST16C550CJ UART çipleri bulunmaktadır.
Eski tip masaüstü ve endüstriyel bilgisayarların ISA genişleme yuvalarına (slot) takılarak çalışır.
Bu kartın öne çıkan temel teknik özellikleri ve işlevleri şunlardır.

Temel Özellikleri ve İşlevleri

Çoklu Protokol Desteği: Üzerindeki 4 bağımsız haberleşme portunun her biri, entegre jumper (köprü) ayarları yardımıyla ayrı ayrı RS-232, RS-422 veya RS-485 standartlarına göre yapılandırılabilir.
Gelişmiş UART Entegreleri: Kartta veri trafiğini hafifletmek amacıyla 16-bayt FIFO arabelleğe sahip dört adet ST16C550CJ UART kontrolcüsü bulunur. Bu sayede işlemci (CPU) üzerindeki yük azalır ve yüksek hızlı iletişimlerde veri kaybı önlenir

Esnek Donanım Ayarları: Kartın sol üstünde ve orta alt kısmında yer alan mavi renkli DIP anahtarları (DIP switches) ve jumper blokları; kartın I/O (giriş/çıkış) taban adresini, çalışma modlarını ve IRQ (kesme isteği) hatlarını manuel olarak atamanızı sağlar.

Fabrika otomasyonlarında PLC (Programlanabilir Mantıksal Denetleyici) ünitelerini izlemek, uzak veri toplama cihazlarını kontrol etmek (SCADA) ve eski tip barkod okuyucu veya kantar gibi seri port cihazlarını sisteme bağlamak için sıklıkla tercih edilir
